QNN 介绍与 API 执行流程
1. QNN 是什么

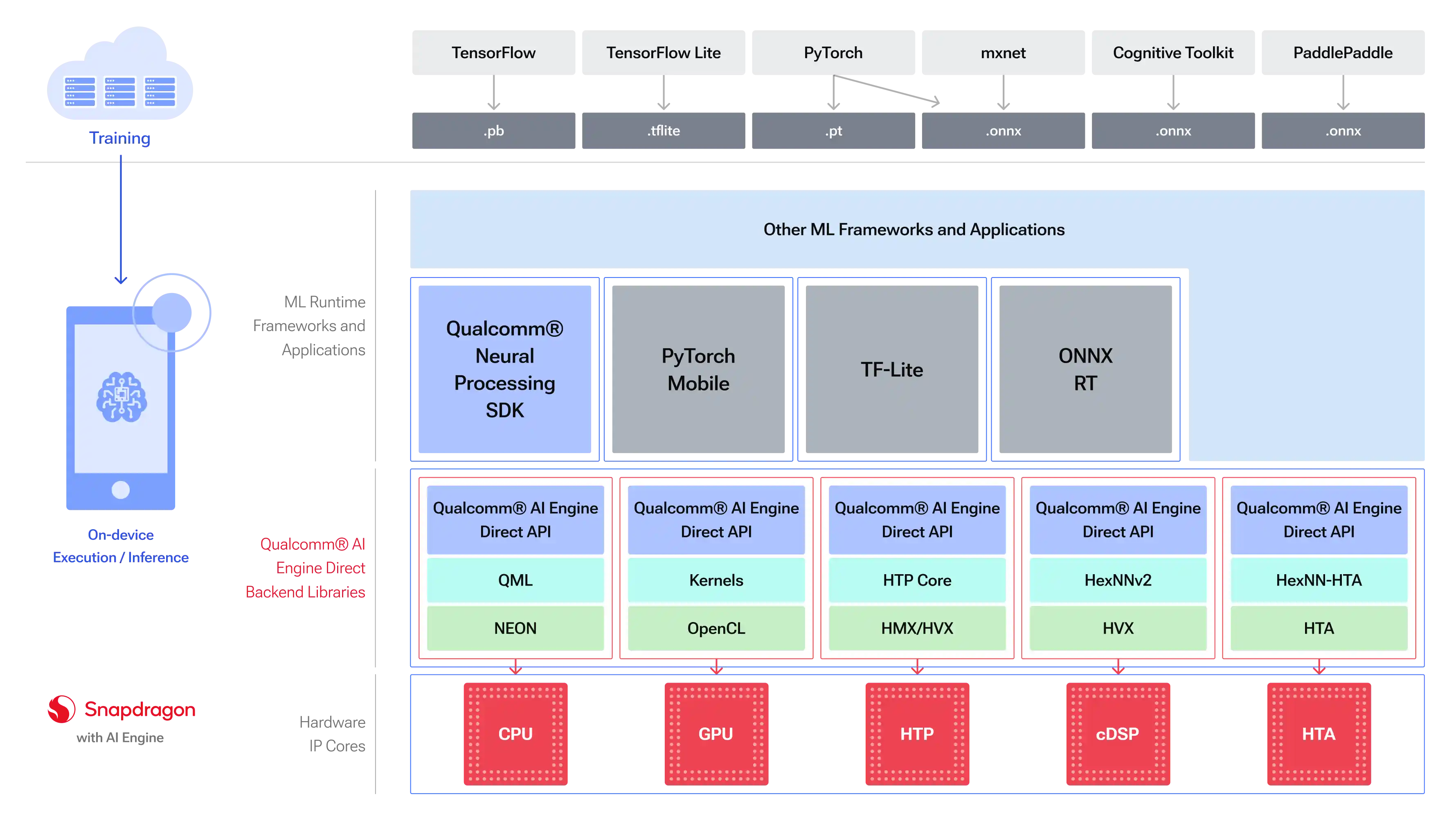

QNN SDK 是 Qualcomm 官方提供的多设备推理开发套件，支持 Android 和 Linux 端的 CPU、GPU、HTP 等后端。如图 1 所示，它在应用和具体硬件之间提供了一层统一抽象，让上层尽量使用同一套接口。
图 1. QNN 软件架构示意。
可以把 QNN 理解成两层：
- 上层是一套统一的
C API。 - 下层是不同硬件后端的实现，最常见的是
CPU、GPU和HTP。
QNN 想做的是把“计算描述”和“硬件执行”拆开。应用层尽量复用同一套接口，而底层切换后端时，主要差异体现在：
- 加载的后端动态库不同。
- 计算图是否能被编译到目标硬件不同。
- 张量的数据类型、量化参数和内存描述要求不同。
下面列出部分支持的高通平台，详细列表可以参考官方文档。
表 1. 部分支持的 Snapdragon 平台
| Snapdragon Device/Chip | Supported Toolchains | SOC Model | Hexagon Arch | LPAI Arch |
|---|---|---|---|---|
| SD 8 Elite Gen 5 (SM8850) | aarch64-android |
87 | V81 | v6 |
| SD 8 Elite (SM8750) | aarch64-android |
69 | V79 | v5 |
| SD 8 Gen 3 (SM8650) | aarch64-android |
57 | V75 | – |
2. 关键组件
QNN 文档把 API 组件分成了 Core、Utility、System 三类。

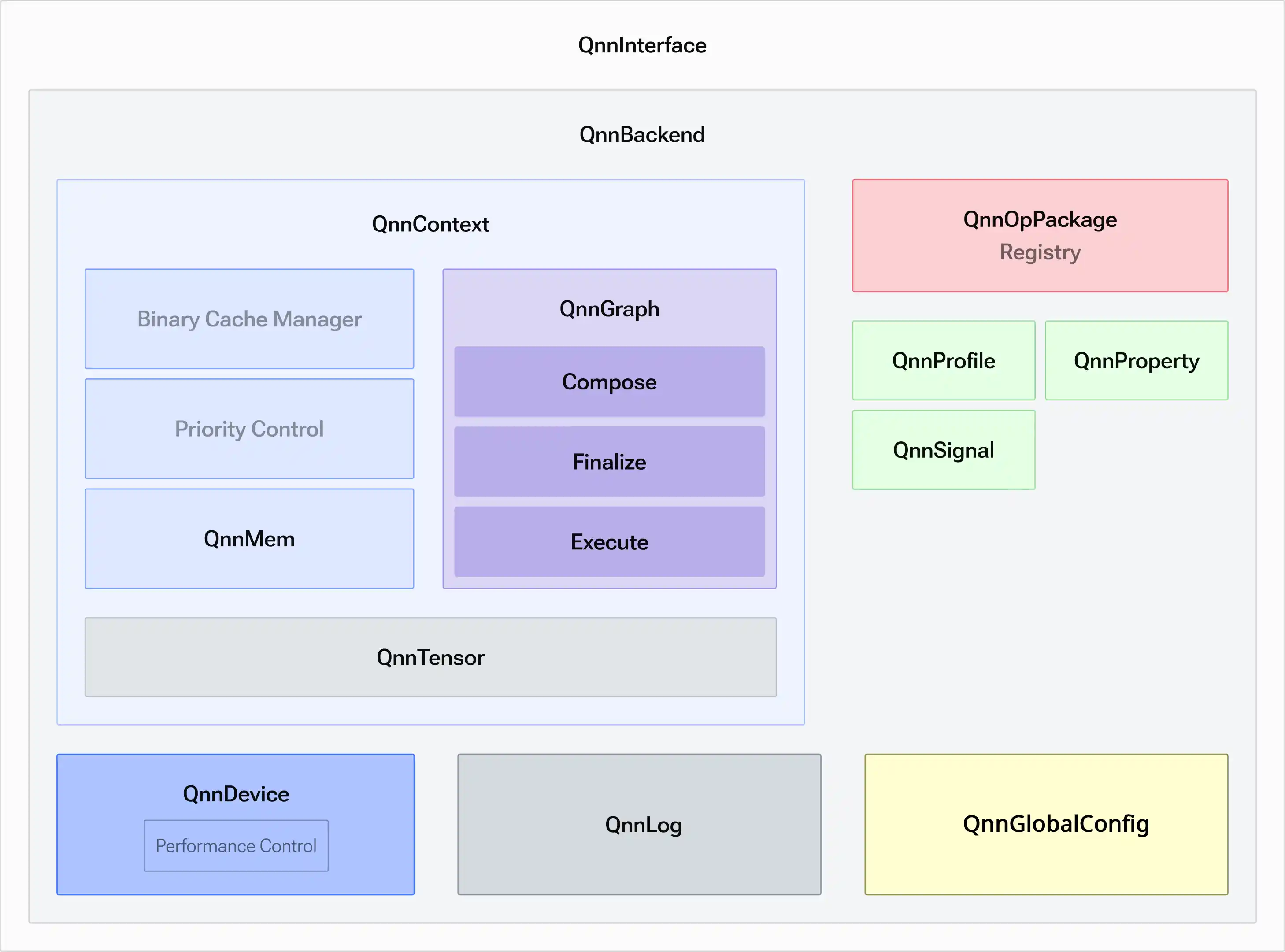

如图 2 所示，Core 负责执行主链，Utility 负责性能分析和日志，System 负责运行时配套能力。
图 2. QNN API 组件分类。
2.1 Core 组件
QnnBackend顶层 QNN API 组件之一。大多数 QNN API 都要求先初始化后端；同时也提供OpPackage注册相关能力。QnnDevice顶层 QNN API 组件之一，用来描述设备和多核资源。一个平台可能包含多个设备，每个设备又可能包含多个核心；同时还提供性能控制能力。QnnContext为计算图和执行操作提供执行环境。计算图以及跨图共享的张量都创建在同一个上下文中；上下文还可以被缓存成二进制形式，供后续更快加载。QnnGraph提供可组合的计算图 API。计算图创建在上下文内部，由节点和张量组成；调用finalize之后才进入可执行状态。QnnGlobalConfig用于设置全局配置参数。QnnTensor用来表示静态常量数据，或者输入输出激活数据。张量可以具有Context作用域，也可以具有Graph作用域；同一个上下文下的多个计算图可以共享Context作用域张量。QnnOpPackage提供后端使用已注册算子包库的接口，这部分也对应自定义算子的扩展能力。
2.2 Utility 组件
QnnProfile提供性能分析能力，用来评估计算图和操作的性能，包括时间和内存。QnnLog提供日志输出能力，QnnBackend和QnnOpPackage都可以使用，并且它可以早于QnnBackend初始化。
2.3 System 组件
QnnProperty提供能力查询接口，客户端可以在不初始化QnnBackend的情况下直接查询后端能力。QnnMem用来把外部分配的内存注册到后端。QnnSignal提供信号对象管理能力，用来控制其他组件的执行。
3. 执行路径
QNN 常见执行路径可以分成两类：
- 在线构图执行
- 离线缓存执行
3.1 在线构图执行

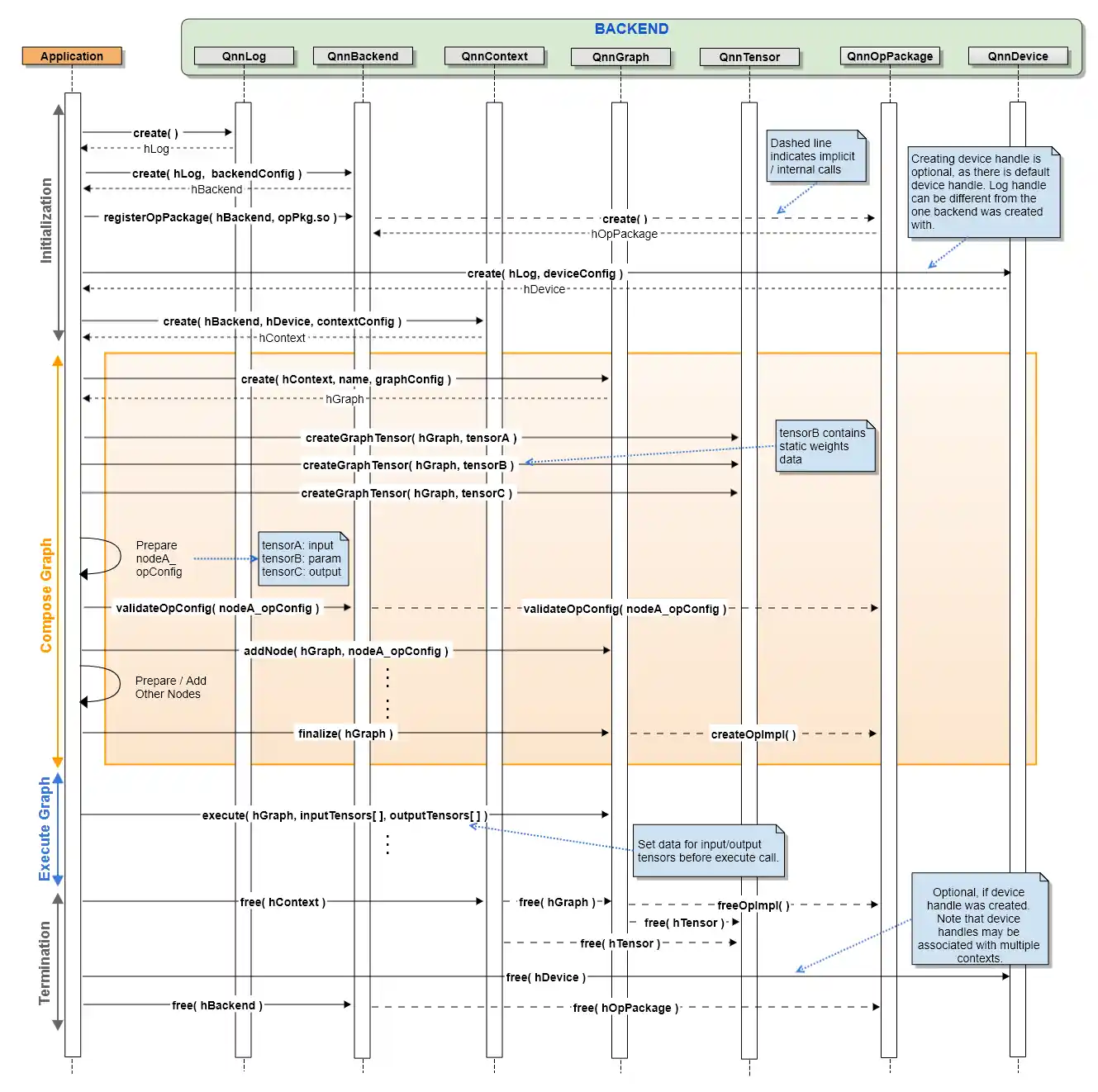

在线构图执行流程如图 3 所示。
图 3. QNN 在线构图执行流程。
3.1.1 初始化与算子包注册
运行 QNN 时，一般先创建 QnnBackend。
如果需要日志能力，可以更早初始化 QnnLog；如果需要自定义算子，则在后端创建之后注册 QnnOpPackage；随后创建 QnnContext。
3.1.2 构图与定型
在 QnnContext 中，通过 QnnGraph_create() 创建一张空计算图，随后逐步往图中添加张量和节点，最终形成完整计算图。
图构建完成之后，再调用 QnnGraph_finalize() 完成图定型，并触发后续的图优化和编译工作。
QNN 对张量类型做了明确区分：
- 图输入张量：
QNN_TENSOR_TYPE_APP_WRITE - 图输出张量：
QNN_TENSOR_TYPE_APP_READ - 图内部中间张量：
QNN_TENSOR_TYPE_NATIVE - 静态常量张量：
QNN_TENSOR_TYPE_STATIC - 用来连接多个计算图的上下文张量：
QNN_TENSOR_TYPE_APP_READWRITE
这里有几个特别重要的约束：
- 张量名字在同一个上下文内必须唯一，重名属于未定义行为。
- QNN 没有提供删除已注册节点或张量的 API。
- 往图里添加节点时，顺序应该遵守依赖顺序。
3.1.3 图执行
计算图构建完成之后，应用就可以开始执行。QNN 提供两类执行接口：
- 同步执行：
QnnGraph_execute() - 异步执行：
QnnGraph_executeAsync()
异步接口会额外带上一组通知参数，用来在执行结束时通知应用。
3.1.4 资源释放
执行完成之后，应用可以通过 QnnContext_free() 销毁自己创建的上下文。
上下文被释放时，它持有的计算图也会一起销毁。
之后，再通过 QnnBackend_free() 释放后端句柄。
这一步会让整个后端相关的资源和句柄失效。
3.2 离线缓存执行
3.2.1 上下文缓存

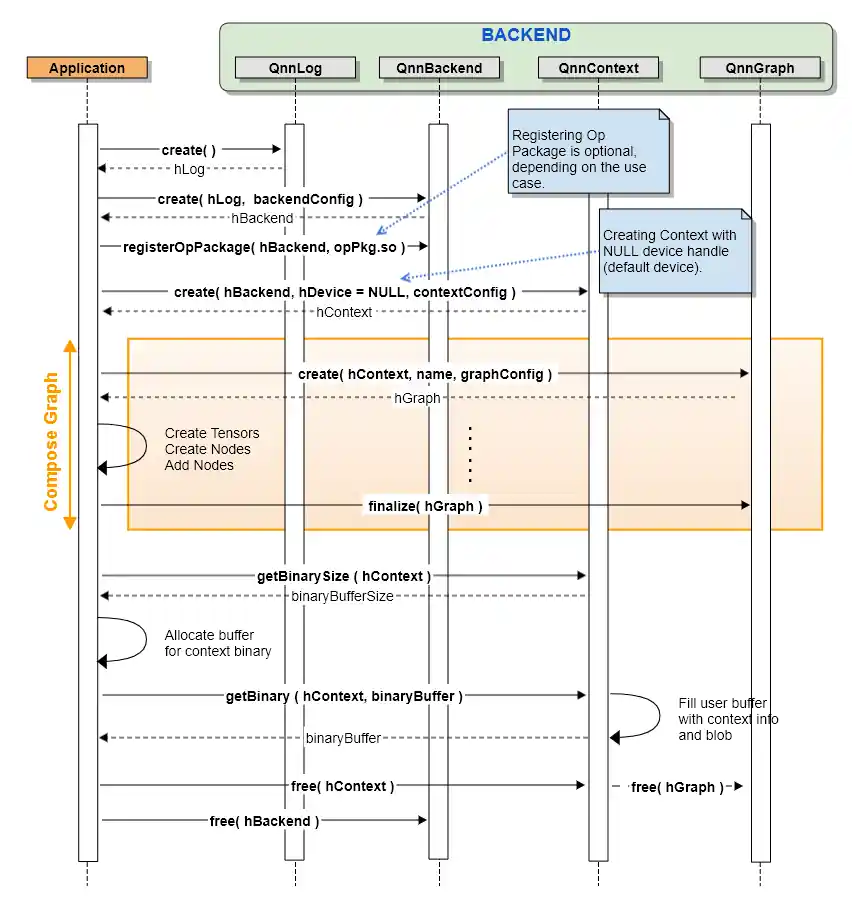

QNN 允许应用把已经构好的计算图和上下文缓存成二进制形式，供后续复用。
图 4. QNN 上下文缓存流程。
在建图完成之后，可以通过 QnnContext_getBinary() 获取上下文的二进制形式；如果需要预估缓存大小，则可以先调用 QnnContext_getBinarySize()。
把这份二进制数据保存下来，就完成了上下文缓存。
3.2.2 缓存加载与执行

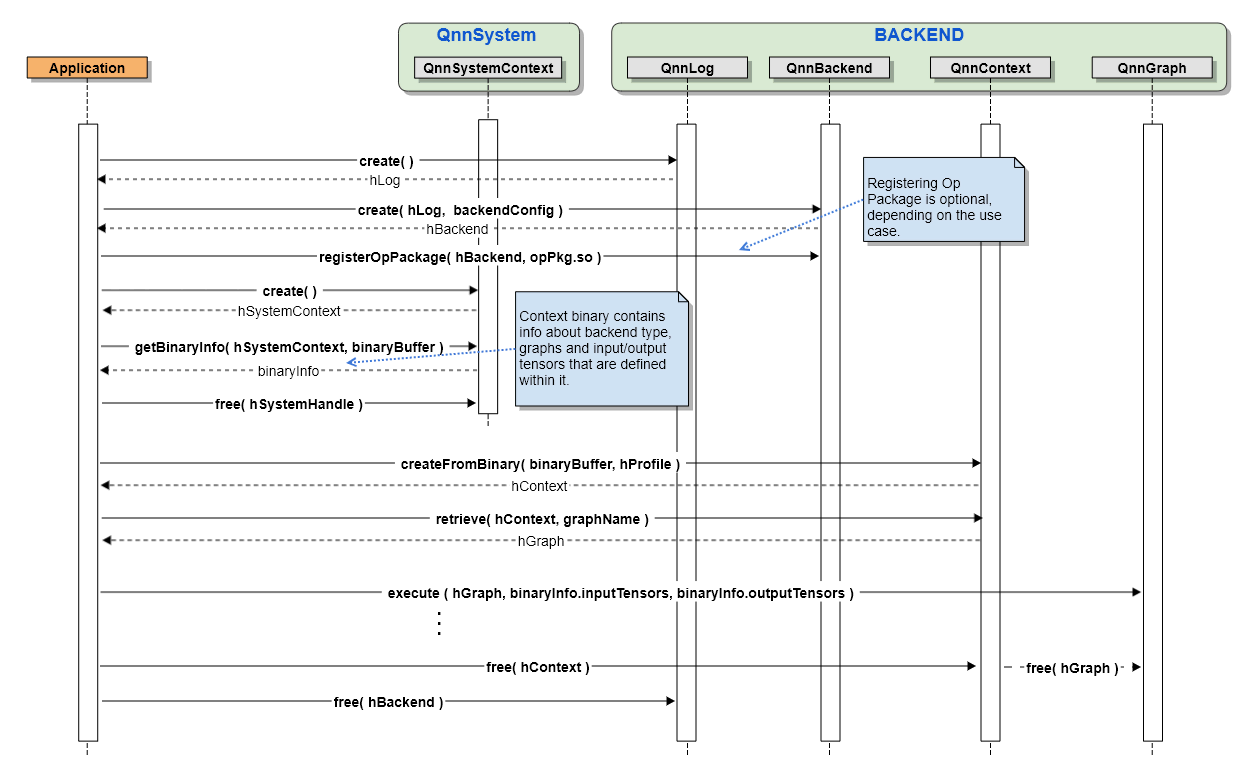

QNN 也可以直接跳过建图部分，加载前面生成好的上下文二进制数据，然后直接进入执行阶段，如图 5 所示。
图 5. QNN 缓存加载执行流程。
这条路径里最关键的几个接口是：
QnnContext_createFromBinary()：从缓存二进制恢复上下文。QnnGraph_retrieve()：从上下文中取回已经完成定型的计算图。QnnSystemContext_getBinaryInfo()：读取上下文二进制中的图和张量元信息。
这里还有一个容易漏掉的点：
- 自定义
OpPackage不会随着上下文一起缓存。 - 加载缓存执行时，仍然需要手动调用
QnnBackend_registerOpPackage()重新注册。
