Hello OpenCL

使用Vector Add 示例串联 OpenCL 流程。

Hello OpenCL

这一篇文章的目标是用一个最小的 Vector Add 示例，串联起 OpenCL 的核心流程，运行环境：

  • platform：QUALCOMM Snapdragon(TM)
  • device：QUALCOMM Adreno(TM) 830
  • version：OpenCL 3.0 Adreno(TM) 830

1. 环境配置

宿主机需要编译环境，依赖c/cpp编译环境 + Opencl头文件 + 目标设备的动态库libOpenCL.so + Android交叉编译环境：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

# 安装编译环境
sudo apt update & sudo apt upgrade
sudo apt install build-essential cmake -y

# 安装 OpenCL 头文件
# 这里不建议使用apt install opencl-headers 安装头文件
# 因为这个头文件会安装到系统目录/usr/include/CL/cl.h，交叉编译可能冲突
# 这里把 OpenCL-Headers 放到仓库里作为 submodule 管理
git submodule add https://github.com/KhronosGroup/OpenCL-Headers.git OpenCL-Headers
git submodule update --init --recursive
# 也可以直接克隆仓库
# git clone https://github.com/KhronosGroup/OpenCL-Headers.git

# 获取目标设备的动态库
adb -s 127.0.0.1:40404 pull /vendor/lib64/libOpenCL.so OpenCL-Headers/

1.1 Android 交叉编译环境配置

如果还没有配置过 Android 交叉编译环境，需要先安装 Android NDK，配置环境变量。下面是一个示例流程：

  • 步骤1：下载最新版软件包，获取地址（选择对应平台最新稳定版，点击后出现 “Android 软件开发套件许可协议”，勾选后鼠标右键下载按钮可以复制下载链接）

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

    # 服务器端运行
# 到指定目录下载并解压 `android_ndk`
cd ~ && mkdir android_ndk && cd ~/android_ndk
wget https://googledownloads.cn/android/repository/android-ndk-r29-linux.zip
unzip android-ndk-r29-linux.zip # 这个文件名和下载的版本有关
# 删除压缩包
rm android-ndk-r29-linux.zip # 这个文件名和下载的版本有关

# 进入并记住解压后的目录
# 在目录里用 `pwd` 命令可以获取绝对路径
cd android-ndk-r29 # 这个目录和下载的版本有关，可以通过 `ls -lah` 显示目录

  • 步骤2：配置环境变量

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

    # 服务器端运行
# 通常会配置 `ANDROID_NDK_ROOT` 环境变量
# 但 `MNN` 中在 `project/android/build_64.sh` 使用的是 `$ANDROID_NDK` 环境变量，所以都设置一下
➜ export ANDROID_NDK="$HOME/android_ndk/android-ndk-r29" # 环境变量
➜ $ANDROID_NDK/ndk-build --version  # 验证环境变量
GNU Make 4.3
Built for x86_64-pc-linux-gnu
Copyright (C) 1988-2020 Free Software Foundation,  Inc.
License GPLv3+: GNU GPL version 3 or later <http://gnu.org/licenses/gpl.html>
This is free software: you are free to change and redistribute it.
There is NO WARRANTY,  to the extent permitted by law.

# 在命令行单次export只会在当前命令行有效 新开的终端不生效
# 需要把环境变量写到 `shell` 的配置文件中，`bash` 对应 `~/.bashrc`，`zsh` 对应 `~/.zshrc`
# !!注意这里重定向是重定向文件末尾 '>>' 符号
echo 'export ANDROID_NDK="$HOME/android_ndk/android-ndk-r29"' >> ~/.zshrc # 环境变量
echo 'export ANDROID_NDK_ROOT="$HOME/android_ndk/android-ndk-r29"'  >> ~/.zshrc # 环境变量
echo 'export PATH="$ANDROID_NDK:$PATH"' >> ~/.zshrc
# 验证
➜  ndk-build
Android NDK: Could not find application project directory !
Android NDK: Please define the NDK_PROJECT_PATH variable to point to it.
/root/android_ndk/android-ndk-r29/build/core/build-local.mk:151: *** Android NDK: Aborting    .  Stop.

2. 执行流程

这个最小示例的 Host 侧主线是：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

枚举 platform / device
-> 创建 context
-> 创建 command queue
-> 读取 vector_add.cl
-> build program
-> 创建 kernel
-> 创建输入输出 buffer
-> 设置参数
-> enqueue NDRange
-> 读回输出并做 CPU 校验

2.1 初始化

首先做的是获取平台和设备，然后完成运行环境的构建。

核心流程是：

1
2
3
4
5
6

clGetPlatformIDs(0, nullptr, &platformCount); // 获取平台数量
clGetPlatformIDs(platformCount, platforms.data(), nullptr); // 选择平台
clGetDeviceIDs(platform, desiredType, 0, nullptr, &count); // 获取设备数量
clGetDeviceIDs(platform, desiredType, count, devices.data(), nullptr); // 选择设备
clCreateContext(nullptr, 1, &selection.device, nullptr, nullptr, &status); // 创建 context
clCreateCommandQueue(context.get(), selection.device, 0, &status); // 创建 command queue

2.2. 编译Kernel

示例 kernel 保持最小，每个work item都只计算：c[i] = a[i] + b[i]。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

__kernel void vector_add(
    __global const float* a,
    __global const float* b,
    __global float* c,
    const unsigned int n) {
  const size_t id = get_global_id(0);
  if (id < n) {
    c[id] = a[id] + b[id];
  }
}

接着在代码中编译这个kernel:

1
2
3

clCreateProgramWithSource(context.get(), 1, &sourcePtr, &bytes, &status); // 创建 program
clBuildProgram(program.get(), 1, &selection.device, nullptr, nullptr, nullptr); // build program
clCreateKernel(program.get(), "vector_add", &status); // 获取 kernel

2.3 Buffer、参数绑定与执行

示例使用三块 buffer：

  • A：输入向量
  • B：输入向量
  • C：输出向量

Host 侧会先准备 CPU 数据和参考结果，然后走下面这条链：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

// 创建 buffer 用于输入输出
clCreateBuffer(context.get(), CL_MEM_READ_ONLY, bufferSize, nullptr, &status);
clCreateBuffer(context.get(), CL_MEM_READ_ONLY, bufferSize, nullptr, &status);
clCreateBuffer(context.get(), CL_MEM_WRITE_ONLY, bufferSize, nullptr, &status);
// 写入输入数据
clEnqueueWriteBuffer(queue.get(), bufferA.get(), CL_TRUE, 0, bufferSize,
                                     inputA.data(), 0, nullptr, nullptr);
clEnqueueWriteBuffer(queue.get(), bufferB.get(), CL_TRUE, 0, bufferSize,
                                     inputB.data(), 0, nullptr, nullptr);

// 设置 kernel 参数 这里参数对应上面kernel签名的顺序
clSetKernelArg(kernel.get(), 0, sizeof(bufferAHandle), &bufferAHandle);
clSetKernelArg(kernel.get(), 1, sizeof(bufferBHandle), &bufferBHandle);
clSetKernelArg(kernel.get(), 2, sizeof(bufferCHandle), &bufferCHandle);
clSetKernelArg(kernel.get(), 3, sizeof(elementCount), &elementCount);

// 定义 global size 和 local size， 这里需要是整数倍
clEnqueueNDRangeKernel(queue.get(), kernel.get(), 1, nullptr, &globalSize,
                        &localSize, 0, nullptr, nullptr);
// 等待 kernel 执行完成
clFinish(queue.get());

2.4 编译运行

要在Android上运行需要拉取目标设备的动态库，宿主机编译命令如下：

1
2
3
4
5
6
7
8

cmake -S . -B build \
  -DCMAKE_TOOLCHAIN_FILE="$ANDROID_NDK_ROOT/build/cmake/android.toolchain.cmake" \
  -DANDROID_ABI=arm64-v8a \
  -DANDROID_PLATFORM=android-29 \
  -DOPENCL_INCLUDE_DIR="$PWD/OpenCL-Headers" \
  -DOPENCL_LIBRARY="$PWD/OpenCL-Headers/libOpenCL.so"

cmake --build build -j4 --target opencl_vector_add

支持额外参数：

  • --count <N>：设置向量长度
  • --local <N>：设置本次运行的 local size
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

export OPENCL_DEMO_DIR=/data/local/tmp/opencl_vector_add

adb -s 127.0.0.1:40404 shell "mkdir -p $OPENCL_DEMO_DIR"
adb -s 127.0.0.1:40404 push \
  build/opencl_vector_add \
  build/vector_add.cl \
  /tmp/opencl-android/lib/arm64-v8a/libOpenCL.so \
  "$ANDROID_NDK_ROOT/toolchains/llvm/prebuilt/linux-x86_64/sysroot/usr/lib/aarch64-linux-android/libc++_shared.so" \
  "$OPENCL_DEMO_DIR/"

adb -s 127.0.0.1:40404 shell "
  cd $OPENCL_DEMO_DIR && \
  export LD_LIBRARY_PATH=$OPENCL_DEMO_DIR && \
  ./opencl_vector_add --kernel ./vector_add.cl --count 1024 --local 64
"

这次实测输出为：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

OpenCL vector add example
kernel_path : ./vector_add.cl
platform    : QUALCOMM Snapdragon(TM)
device      : QUALCOMM Adreno(TM) 830
device_type : GPU
device_ver  : OpenCL 3.0 Adreno(TM) 830
shape       : 1024 elements
global_size : 1024
local_size  : 64
max_abs_err : 0.000000
mean_abs_err: 0.000000
validation  : PASS
output[0:8] : -4.021429 -3.678571 -3.335714 -2.992857 -2.650000 -2.307143 -1.964286 -1.621428

CPU Baseline
stage                           time(us)
----------------------------------------
cpu_vector_add                         4

OpenCL Time Breakdown
stage                           time(us)
----------------------------------------
read_kernel_source                    41
enumerate_platforms                30794
load_platform_list                     0
select_device                          3
create_context                      2135
create_queue                           1
create_program                         3
build_program                      15383
create_kernel                          2
query_work_group                       1
create_buffer_a                        9
create_buffer_b                        3
create_buffer_c                        4
write_input_a                          7
write_input_b                          1
set_kernel_args                        2
enqueue_kernel                      8798
read_output                           24

Accuracy Comparison
cpu_reference        : fp32 vector add
opencl_vs_cpu_maxerr : 0.000000
opencl_vs_cpu_meanerr: 0.000000

Performance Comparison
cpu_baseline_us        : 4
opencl_kernel_us       : 8798
opencl_end_to_end_us   : 57211
kernel_speedup_vs_cpu  : 0.000455x
end_to_end_speedup_cpu : 0.000070x

2.5 向量类型

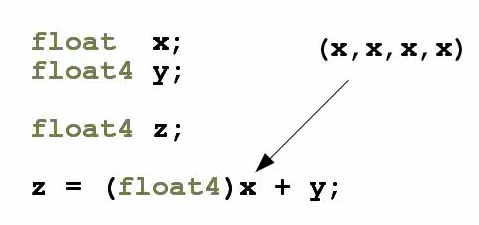

opencl 还内置了向量类型，支持 $N=\{2,3,4,8,16\}$ 的大小。使用向量类型可以让每个 work item 处理更多数据，并且提供类似的广播机制，如下图所示。 OpenCL 标量到向量的广播示意图 图 1. 当标量 x 被显式转成 float4 时，会按 (x, x, x, x) 的形式广播，再与 float4 y 做逐元素计算。
