OpenCL 介绍与执行流程

博客目标是梳理 OpenCL 的核心概念和执行流程，包括

Host 和 Device 分别负责什么。
Platform / Context / Queue / Program / Kernel 链路。
NDRange / work-item / work-group 关系。
global / local / private 内存层次。

1. OpenCL

OpenCL（Open Computing Language）是 Khronos 定义的异构计算标准。它试图提供一套统一的主机侧 API，让应用能够同时把并行计算任务提交给不同类型的设备，例如：CPU、GPU、DSP、FPGA、其他专用加速器等，可以执行跨异构平台的程序。

可以把 OpenCL 理解成两层：

上层是 Host 侧 API，用来枚举设备、创建上下文、提交命令。
下层是运行时和驱动，实现真正的 Device 上的 kernel 编译与执行。

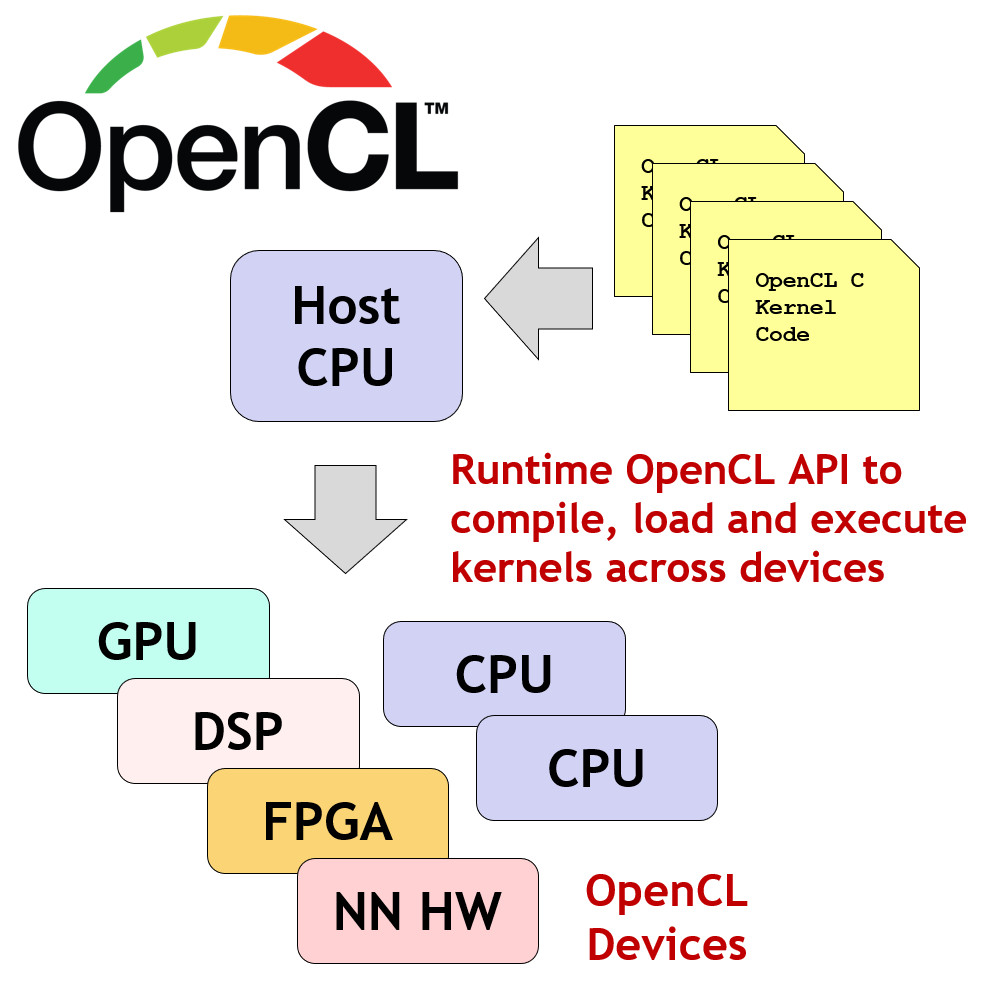

不同厂商的设备提供的运行时和驱动由各厂商自己编写，但都遵守 Khronos 定义的 OpenCL 规范，结构如下图。 OpenCL 软件栈与 Host-Device 关系图 图 1. OpenCL 软件栈与 Host、Device 的关系示意。

2. 执行流程

2.1 OpenCL 执行流程

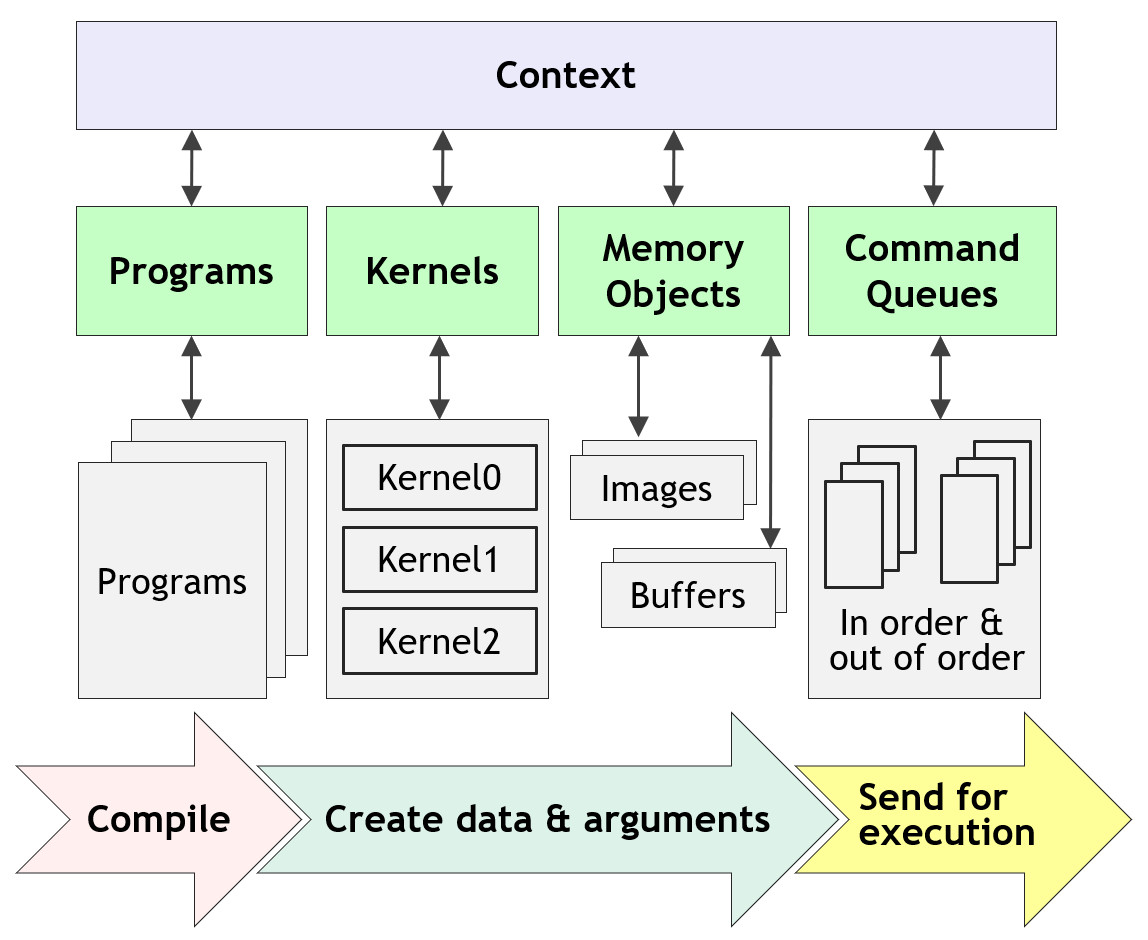

执行 OpenCL 程序的大致流程如下图，划分三个阶段：编译，资源准备，执行。 OpenCL 程序执行流程图 图 2. OpenCL 程序从编译、资源准备到执行的流程示意。

具体来说，包括以下步骤：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


枚举 platform
-> 选择 device
-> 创建 context
-> 创建 command queue
-> 读取 kernel 源码
-> 创建并 build program
-> 创建 kernel
-> 创建 buffer
-> 写入输入
-> 设置 kernel 参数
-> enqueue NDRange
-> 读回输出

2.2 对象概念

OpenCL 主要包括以下几个核心对象：

Context：设备资源的宿主，大多数内存对象、程序对象和 kernel 生命周期都依附在 Context 上。
Command Queue：负责把命令提交给设备，常见命令包括 buffer 拷贝、kernel 启动、同步等待。
Program：对应 OpenCL C 源码或者预编译二进制。
Kernel：是从 Program 中取出的一个可执行入口。
Buffer / Image：内存对象，代表设备上的数据存储。

3. OpenCL 平台模型

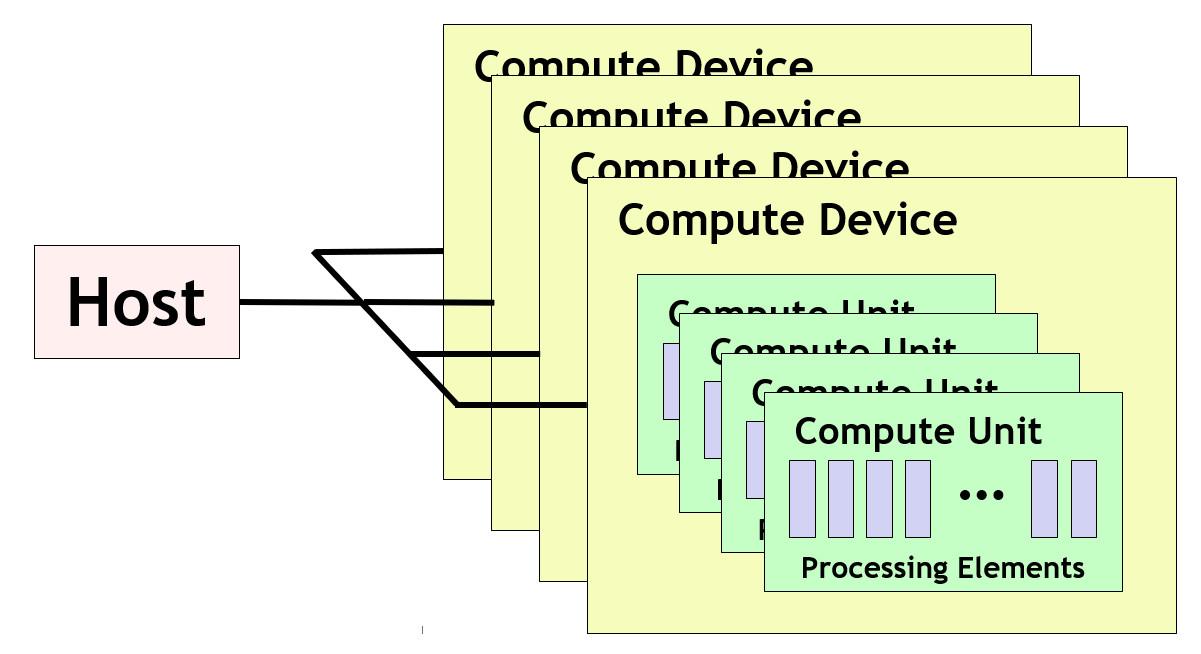

OpenCL 平台模型描述了 OpenCL 如何理解要拓扑连接的系统中的计算资源，参考下图： OpenCL 平台模型图 图 3. OpenCL 平台模型中 Host、Device、compute unit 与处理元件的关系示意。

主机（Host）连接到一个或多个 OpenCL 计算设备。每个计算设备（Device）是一个或多个计算单元的集合，其中每个计算单元由一个或更多个处理元件组成。

在 Android 场景里，常见的情况是：

Host 代码跑在 CPU 上，负责准备输入数据、创建 OpenCL 对象、提交命令和读取输出结果。
运行时来自厂商提供的 libOpenCL.so，例如SnapDragon 8 elite的/vendor/lib64/libOpenCL.so
Device 是手机上的 Adreno 或 Mali GPU，是真正执行 kernel 的设备

4. OpenCL 执行模型

OpenCL 的执行模型，是一个基于 NDRange 的数据并行模型。主机侧通过 clEnqueueNDRangeKernel 命令，把同一个 kernel 入口在一个 N 维索引空间上并行启动。这个索引空间就叫 NDRange，可以是一维、二维或三维。

以二维图像举例，如下图：

整张图像的宽和高，构成这次执行的 NDRange
图像中的每一个像素，可以看成一个 work-item
每个 work-item 都会执行同一份 kernel 代码，只是通过自己的索引访问不同的数据位置

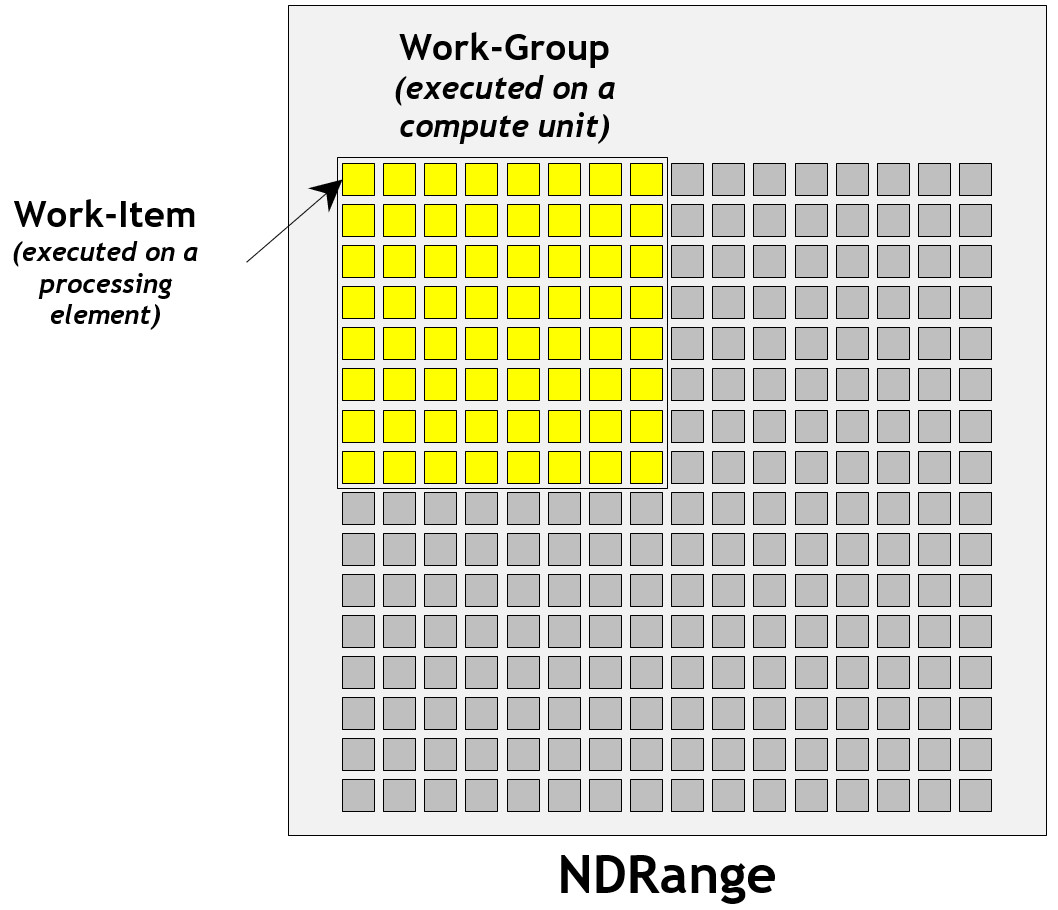

OpenCL 执行模型图 图 4. OpenCL 执行模型中 NDRange、work-item 和 work-group 的关系示意。

从硬件角度看，处理器通常不会把所有处理元件平铺成一个大集合，而是会先把它们组织成一个个 compute unit。这样可以提高调度效率和资源利用率，设计局部共享资源。因此，OpenCL把一批连续的 work-item 分成一个组:

work-item：最小执行单位，对应一次 kernel 副本
work-group：一组可以协同工作的 work-item，大小是work-group size
compute unit：设备上负责调度和执行一个或多个 work-group 的硬件执行单元

同一个 work-group 内的 work-item 具备：

共享 local memory
通过 work-group barrier 做组内同步
使用 async_work_group_copy 这类 work-group 级函数高效搬运数据

而不同 work-group 之间更加独立，通常通过 global memory 间接通信。所以，opencl先定义数据空间，再把空间里的每个元素映射成 work-item，最后根据硬件特性决定 work-group size。

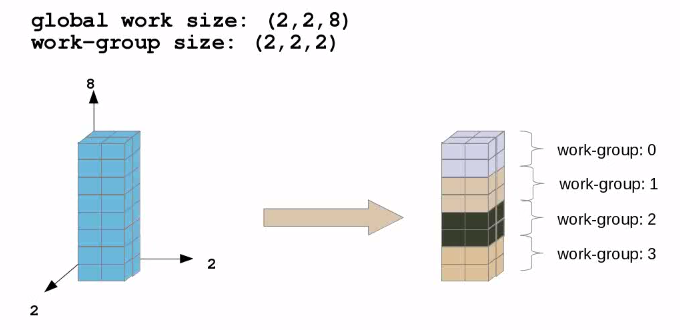

例如一个三维数据大小是 (2, 2, 8)，按照 (2, 2, 2) 的 work-group size 来执行，那么就会有 4 个 work-group，每个 work-group 里有 8 个 work-item，总共 32 个 work-item 来处理这 32 个数据元素。 OpenCL 工作组切分示意图 图 5. 一个 (2, 2, 8) 的 NDRange 按 (2, 2, 2) 的 work-group size 切分后的分组示意。

5. 内存模型

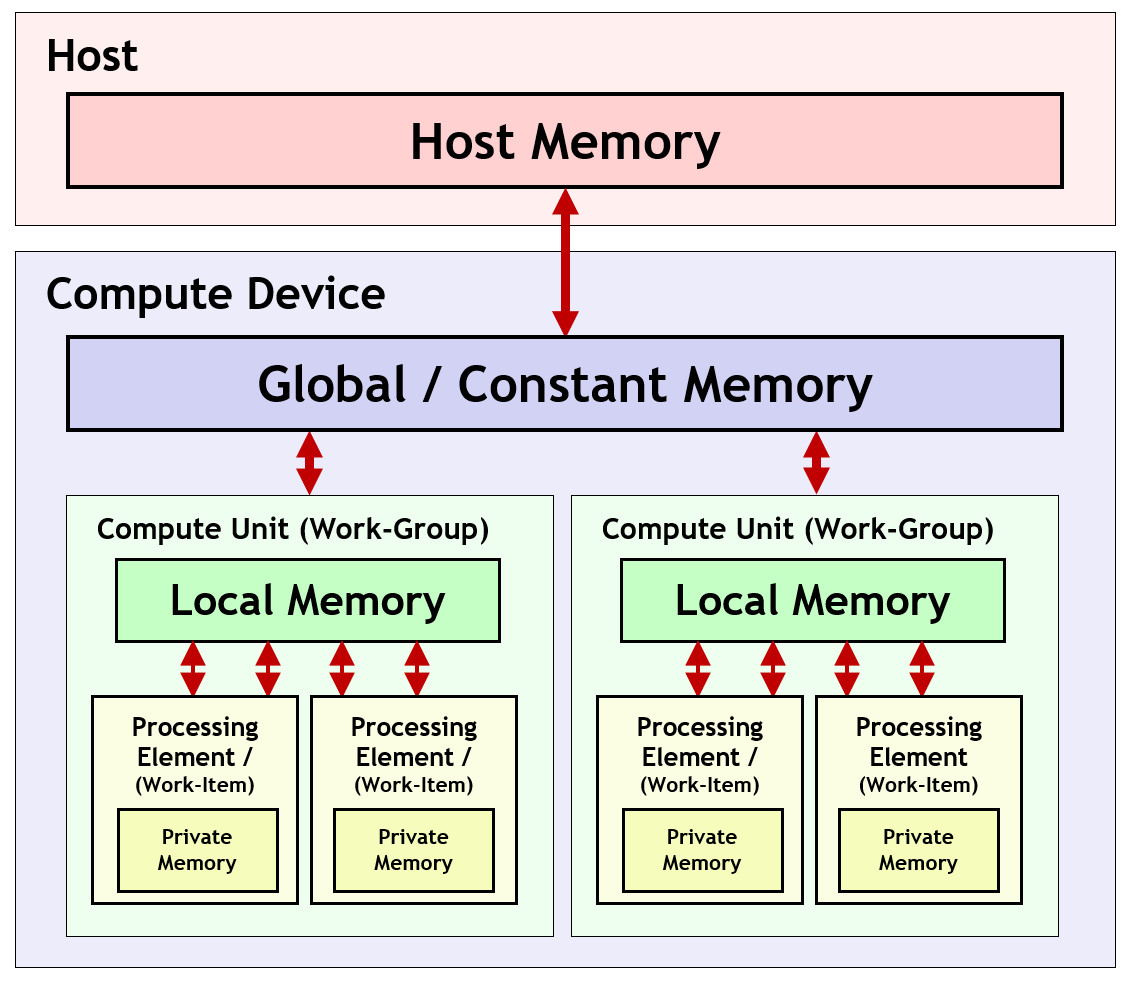

OpenCL 有一个内存类型的层次结构，不同内存都不会自动同步，需要在内存类型之间显式移动数据，如图 OpenCL 内存模型图 图 6. OpenCL 内存层次结构示意。 其中，

主机内存：可供主机CPU使用
全局/常量内存：可用于计算设备中的所有计算单元
本地内存：可供计算单元中的所有处理单元使用
专用内存：可供单个处理单元使用
